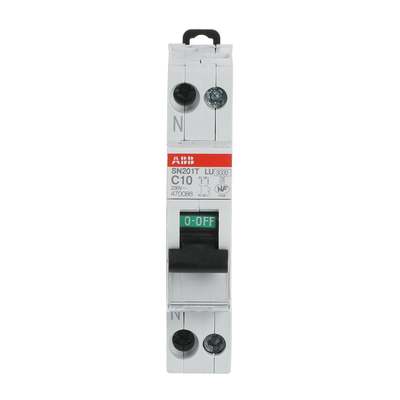

DISJONCTEUR PH+N 10A + PE

Un disjoncteur compact et performant pour une protection électrique optimale
Le disjoncteur modulaire SFGP SONEPAR DISJONCTEUR PH+N 10A + PE est conçu pour sécuriser vos installations électriques domestiques et tertiaires avec une efficacité redoutable. Avec une intensité nominale de 10 A et une courbe C, il offre une protection adaptée aux circuits luminaires et prises de courant, tout en répondant aux exigences strictes de la norme NF C 15-100. Son format ultra-compact d’un seul module (17,5 mm de largeur) permet une intégration discrète et optimisée dans votre tableau électrique, sans sacrifier la performance.

Une technologie fiable pour des applications variées
Ce disjoncteur 1P+N (Phase + Neutre) est équipé d’un pouvoir de coupure impressionnant de 3000 A (selon la norme NF EN 60898) et de 4500 A (selon NF EN 60947-2), garantissant une coupure rapide et sécurisée en cas de surcharge ou de court-circuit. Sa courbe C le rend idéal pour les charges résistives et inductives, comme les moteurs ou les appareils électroménagers, où les courants d’appel au démarrage sont modérés. De plus, son porte-étiquette intégré facilite l’identification des circuits, tandis que ses bornes à vis assurent une connexion solide et durable.

Conçu pour une installation simple et une utilisation durable
Avec une fréquence d’utilisation compatible 50/60 Hz, ce disjoncteur s’adapte à la plupart des réseaux électriques. Son neutre positionné à gauche et son design modulaire en font un choix pratique pour les électriciens et les bricoleurs avertis. Robuste et conforme aux normes les plus exigeantes, il allie simplicité d’installation et fiabilité à long terme, pour une tranquillité d’esprit au quotidien.

SFGP, filiale du groupe ABB, incarne l’excellence technologique dans le domaine de l’électrification et de la protection des circuits électriques. Avec une expertise reconnue mondialement, ABB propose des solutions innovantes pour les secteurs industriel, tertiaire et résidentiel, alliant performance, durabilité et conformité aux normes les plus strictes. Ce disjoncteur modulaire en est un parfait exemple, reflétant l’engagement de la marque envers la qualité et la sécurité.

• Format ultra-compact : Avec une largeur de seulement 17,5 mm (1 module), il s’intègre parfaitement dans les tableaux électriques, même les plus exigus, sans compromettre l’espace disponible.
• Protection optimale : Grâce à sa courbe C et son pouvoir de coupure élevé (jusqu’à 4500 A), il protège efficacement vos circuits contre les surcharges et les courts-circuits, prolongeant ainsi la durée de vie de vos installations.
• Polyvalence d’utilisation : Idéal pour les circuits luminaires et les prises de courant, il convient aussi bien aux applications domestiques que tertiaires, répondant aux exigences de la norme NF C 15-100.
• Installation simplifiée : Son porte-étiquette intégré et ses bornes à vis facilitent le montage et l’identification des circuits, pour un gain de temps et une maintenance plus aisée.
• Fiabilité et conformité : Conçu par ABB, ce disjoncteur bénéficie d’une technologie éprouvée et d’une conformité aux normes NF EN 60898 et NF EN 60947-2, garantissant une sécurité maximale pour vos équipements électriques.

Quelle est la largeur et le nombre de modules occupés ?

Largeur de 18 mm (17,5 mm) et encombrement d'un seul module.

Où se trouve le neutre sur le produit ?

Le neutre est positionné à gauche.

Quels sont les pouvoirs de coupure selon les deux normes ?

3000 A selon NF EN 60898 et 4500 A selon NF EN 60947-2.

Quelle est la fréquence d'utilisation supportée ?

La fréquence d'utilisation est de 50/60 Hz.

Quel type de connexion équipe les bornes ?

Les bornes sont à vis.

À quelles charges la courbe C est-elle adaptée ?

Aux charges résistives et inductives avec un courant d'appel moyen au démarrage.

Quelle est la profondeur et la hauteur de l'appareil ?

Profondeur de 70 mm (69 mm) et hauteur de 92 mm.
