EQUERRE MIXTE RENFORCEE 95X170X110

Une équerre structurelle conçue pour les assemblages les plus exigeants
L’équerre mixte renforcée E20/3 de Simpson Strong-Tie est la solution idéale pour les professionnels qui recherchent robustesse et polyvalence dans leurs projets de construction bois. Conçue pour les applications porteuses les plus exigeantes, elle s’impose comme un élément clé dans les charpentes en bois massif ou en bois lamellé-croisé (CLT), où la résistance et la durabilité sont primordiales.

Un design pensé pour les défis techniques

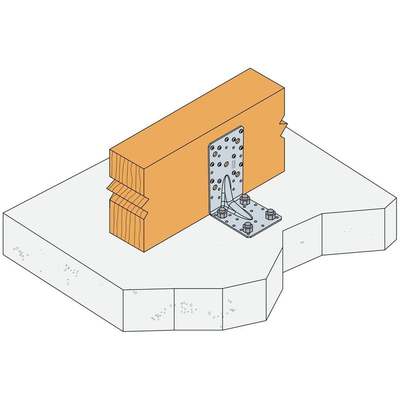

Avec ses dimensions généreuses de 95 x 170 x 110 mm, cette équerre offre une surface de contact optimale pour répartir les charges et résister aux efforts multidirectionnels. Son jeu autorisé jusqu’à 50,8 mm entre la base du mur et la dalle permet une grande flexibilité d’installation, que ce soit avec une lisse en bois traité, une bordure béton ou un plot de mortier. Les nervures diagonales pressées renforcent sa résistance au cisaillement et à la traction, garantissant une connexion stable même dans les conditions les plus contraignantes.

Une alternative performante aux solutions traditionnelles

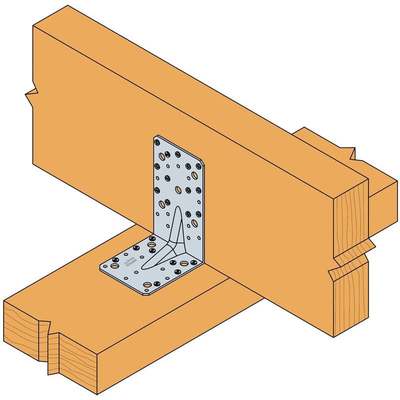

Installée de part et d’autre d’un assemblage poutre/poteau, l’E20/3 forme une liaison ultra-résistante, capable de remplacer avantageusement des supports de solives dans les charpentes lourdes. Fabriquée en acier pré-galvanisé extra-lourd de 3,0 mm (revêtement Z275 ou finition G90), elle allie durabilité et protection contre la corrosion, même dans les environnements difficiles. Son installation nécessite des fixations adaptées et un ancrage au béton conforme aux recommandations du fabricant, pour une performance optimale dans toutes les directions de charge.

Simpson Strong-Tie est un leader mondial dans la fabrication de connecteurs structurels, de fixations et de systèmes d’ancrage pour la construction. Réputé pour ses innovations techniques et son expertise en ingénierie, la marque accompagne les professionnels du bâtiment avec des solutions testées et approuvées pour les projets en bois, acier, béton et maçonnerie. Son engagement envers la qualité et la durabilité en fait un partenaire de confiance pour les chantiers les plus exigeants.

• Optez pour une solution qui allie performance et simplicité d’utilisation. L’équerre mixte renforcée E20/3 de Simpson Strong-Tie se distingue par plusieurs atouts majeurs :
• Sa conception robuste en acier pré-galvanisé de 3,0 mm lui confère une résistance exceptionnelle aux charges lourdes et aux contraintes mécaniques, idéale pour les structures porteuses. Les nervures diagonales intégrées optimisent sa tenue face aux efforts de cisaillement et de traction, assurant une stabilité durable dans toutes les directions.
• Son jeu de montage jusqu’à 50,8 mm offre une flexibilité inégalée, permettant d’adapter l’installation à différents matériaux et configurations, que ce soit pour des murs en CLT, des dalles béton ou des assemblages complexes. Cette polyvalence en fait un choix judicieux pour les projets nécessitant des ajustements précis.
• Enfin, sa capacité à remplacer des supports de solives traditionnels dans les charpentes lourdes simplifie les assemblages tout en renforçant la solidité globale de la structure. Une solution fiable, conçue pour répondre aux défis des professionnels les plus exigeants.

Quel est le jeu maximal entre la base du mur et le dessus de la dalle ?

Le jeu peut atteindre 2 pouces, soit environ 50,8 mm, ce qui permet d'intercaler une lisse en bois traité, une bordure béton ou un plot de mortier.

Quelle est l'épaisseur de l'acier utilisé pour cette équerre ?

L'acier pré-galvanisé extra-lourd a une épaisseur de 3,0 mm.

Quel type de revêtement anticorrosion est appliqué sur l'équerre ?

Selon les sources, il s'agit d'un revêtement Z275 ou d'une finition G90 galvanisée.

Quelles fixations sont requises pour l'installation ?

Les fixations requises sont spécifiées dans le document guide fourni avec le produit.

Quel est l'avantage des nervures diagonales présentes sur l'équerre ?

Les nervures diagonales pressées apportent une forte résistance aux efforts de cisaillement et de traction multi-directionnels.

Combien d'équerres sont nécessaires pour assembler une poutre et un poteau ?

Il est recommandé d'installer une équerre de chaque côté de l'assemblage pour obtenir une connexion très robuste.
